Orifice mælir og Venturi mælir

Vörulýsing:

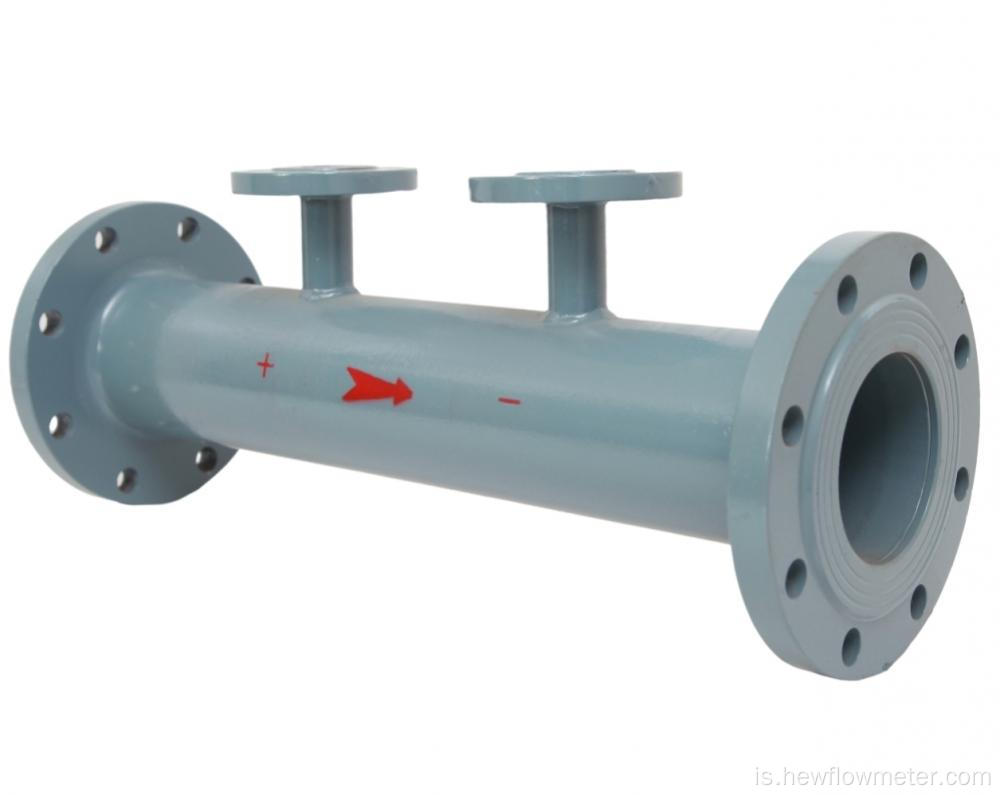

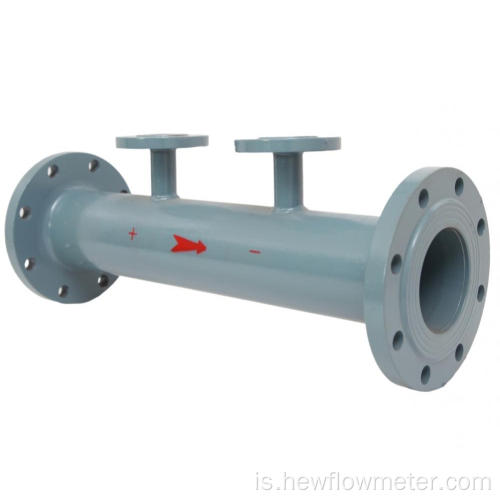

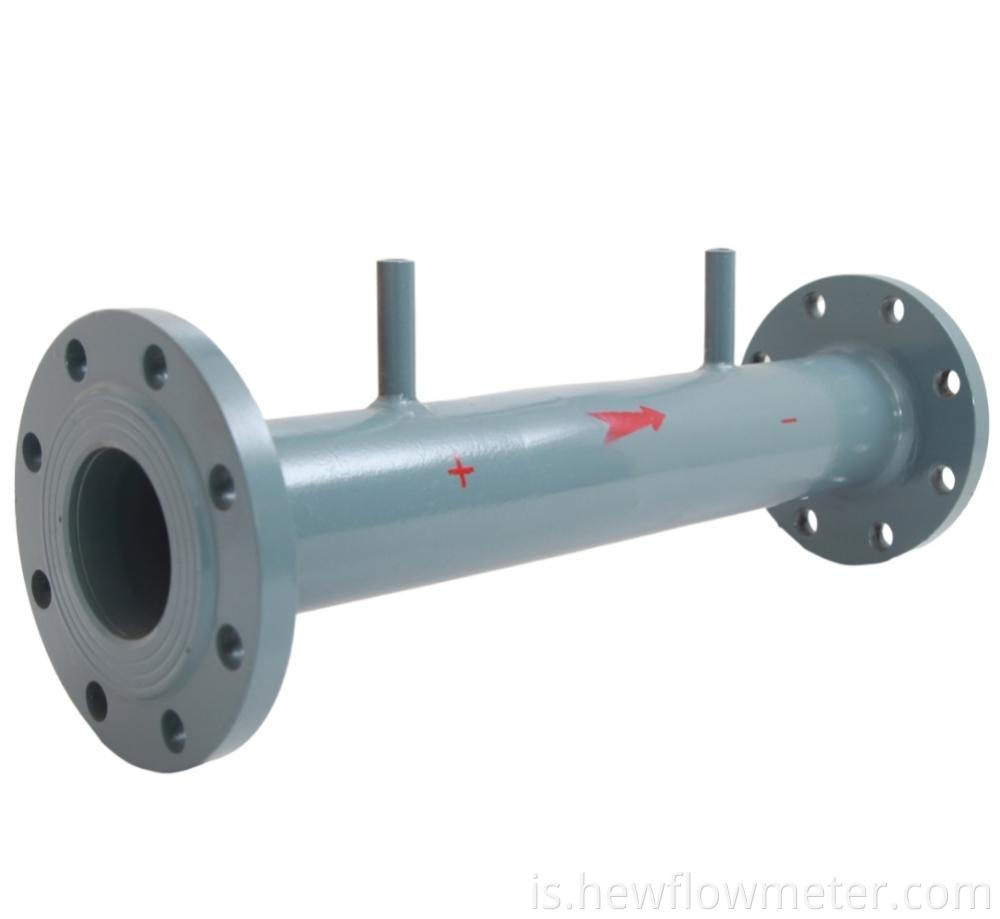

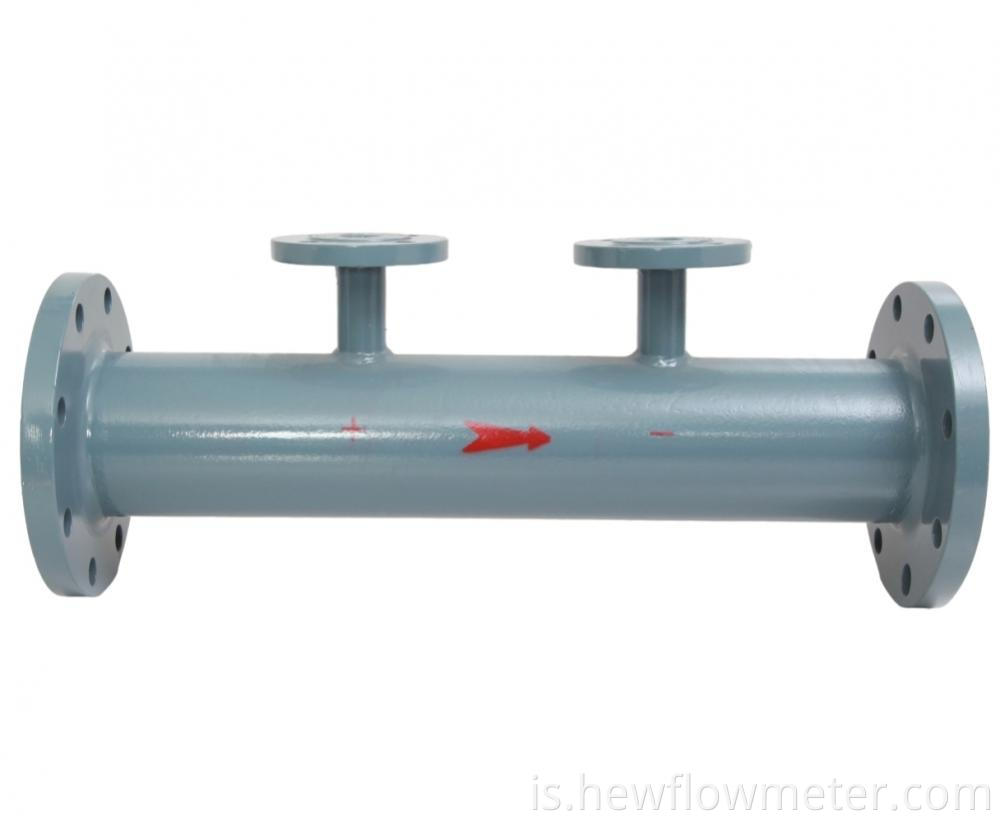

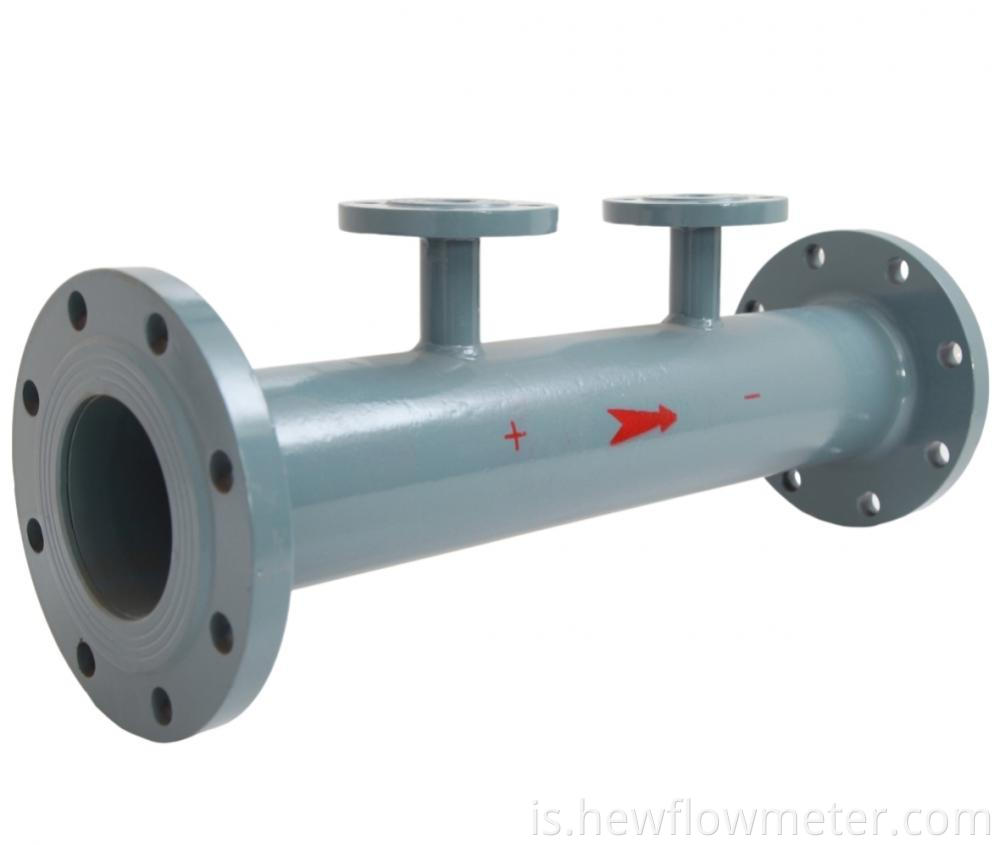

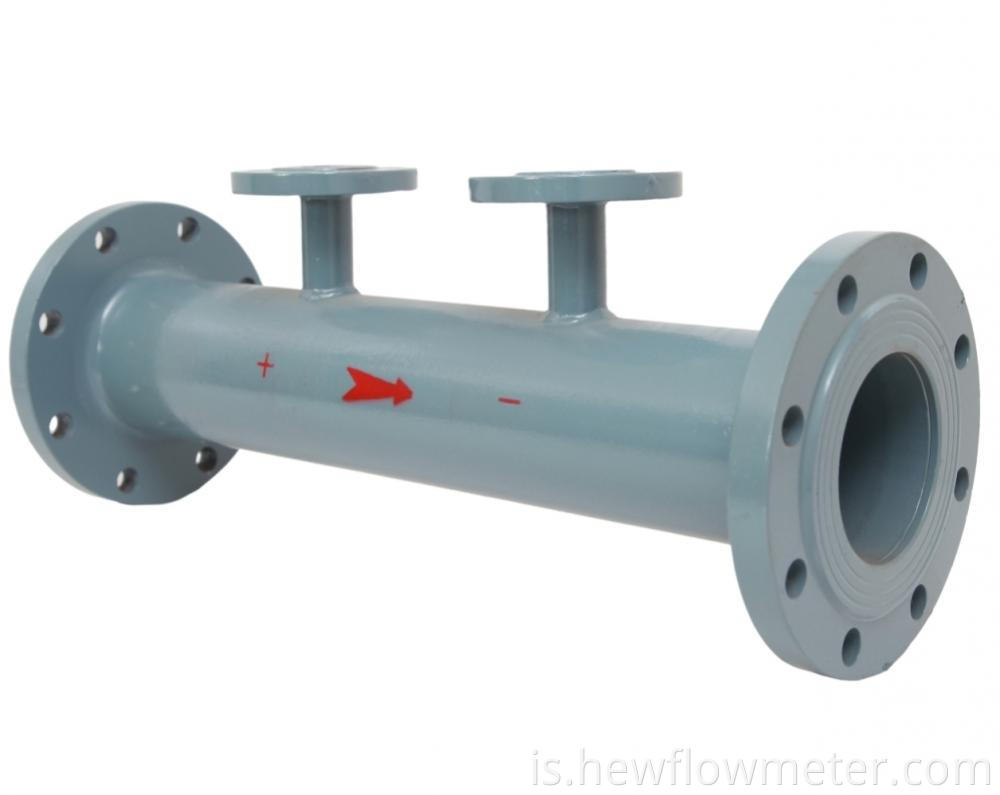

Venturi mismunadrifþrýstingsmælirinn er algengt rennslismælingartæki. Það er byggt á Venturi meginreglunni og ákvarðar rennslishraðann með því að mæla mismunadrifþrýsting vökva þegar hann fer í gegnum Venturi hálsinn í pípu. Venturi mismunadrifþrýstingsmælirinn samanstendur af Venturi háls og mismunadrifþrýstingskynjara. Þegar vökvinn liggur í gegnum Venturi hálsinn eykst hraðinn á vökvanum og þrýstingurinn minnkar vegna samdráttar í hálsi. Mismunandi þrýstingskynjari mælir þrýstingsmuninn á milli framan og aftan á hálsi og breytir honum í rennslisgildi. Venturi mismunadrifþrýstingsmælirinn hefur kostina við mikla nákvæmni, góðan stöðugleika og breitt mælingarsvið og er mikið notað í iðnaðarvökvastýringu og eftirlitssviðum.

Rafsegulrennslismælir fyrirtækisins okkar, Precession Vortex Flowmeter, hitauppstreymisflæðimælir og aðrar vörur eru mjög mikil mælingarnákvæmni, jafnvægisflæðimælir, flæðimælir stútsins eru oft notaðir, vörur okkar eru einnig mjög faglegar.

Stýringar:
1. Settu fleyglaga rennslismælirinn á leiðsluna og þéttingarpúðinn eftir samþjöppun ætti að vera í samræmi við innri þvermál leiðslunnar og tengingin ætti að vera laus við leka.

2. Opnaðu fyrst jafnvægisventilinn á mismunadrifþrýstingsmælinum og opnaðu síðan jákvæðu og neikvæðu þrýstingsventlana.

3. Opnaðu lokann og láttu vökvann dreifast í leiðslukerfinu í 10 mínútur til að útrýma gasinu í kerfinu. Þetta er hægt að ná með því að opna tvo losunarloka háa og lágu flansanna á mismunadrifsmælinum.

4. Núll kvörðun fleygrennsli Þegar um er að ræða núllstreymi við stofuhita verður að stilla sendinn að nákvæmum núlllestri. Ef mögulegt er er hægt að ná þessu með því að stilla núllskrúfu sendisins. Ef ekki er hægt að aðlaga núllskrúfuna ætti að gera viðeigandi ráðstafanir til að ná þessu.

5. Eftir að hafa stillt núllstöðu skaltu opna jákvæða og neikvæða þrýstingsventla mismunadrifsþrýstingsmælisins og loka síðan jafnvægisventilinn á mismunadrifsmælingunni til að taka í notkun.
